Hioki CM3286-20 – Ampe kìm đo công suất điện
Th10
Tổng quan về sản phẩm Hioki CM3286-20
- Đo nhanh các thông số điện áp, dòng điện, công suất, hệ số công suất
Dòng sản phẩm CM3286 tích hợp nhiều chức năng đo điện gồm có đo dòng điện, điện áp, công suất, hệ số công suất, tần số, thứ tự pha và năng lượng.
Điện áp: 80,0 V đến 600,0 V
Dòng điện: 0,060 A đến 600,0 A
Công suất: 0,005 kW đến 360,0 kW (mạch một pha)
0.020 kW đến 623.5 kW (mạch 3 pha – 3 dây cân bằng)
0.040 kW đến 1080 kW (mạch 3 pha – 4 dây cân bằng)
- Hioki CD3286-20 Hỗ trợ phát hiện trộm cắp điện
(1) Trường hợp công tơ điện bị chỉnh sửa
Một trong những phương thức ăn cắp điện phổ biến là chỉnh sửa công tơ điện để chúng hiển thị lượng điện được sử dụng sai khác với thực tế. Dòng sản phẩm CM3286 sẽ so sánh những thông số hiển thị của đồng hồ và lượng điện tổng tiêu thụ để giúp phát hiện sai lệch.
(2) Câu điện trực tiếp từ đường dây điện
Điện có thể bị trộm bằng cách kết nối trực tiếp các đường dây từ lưới điện chạy thẳng vào các phụ tải mà không qua công tơ điện. Trong trường hợp này, CM3286 có khả năng đo được những dòng điện cực nhỏ để phát hiện những vị trí câu điện trộm trực tiếp.
(3) Hành vi câu kết với nhân viên ghi số điện
Việc mua chuộc nhân viên ghi khống số điện sẽ bị ngăn chặn nếu như bạn sử dụng Ampe Kìm CM3286-01 kết hợp với ứng dụng GENNECT Cross chạy trên điện thoại thông minh hoặc máy tính bảng. CM3286-01 sẽ trích xuất các báo cáo có chứa các giá trị đo và thông tin về vị trí đo, giúp bạn phòng ngừa tình trạng thông tin thu thập bị sửa đổi, loại bỏ những lo ngại về gian lận.
- Lưu trữ dữ liệu đo và phân tích sóng hài
CM3268-01 được trang bị khả năng truyền tải dữ liệu đo đến điện thoại thông minh hoặc máy tính bảng thông qua giao tiếp không dây Bluetooth® để lưu trữ dữ liệu đo một cách đơn giản. Ứng dụng GENNECT Cross có thể được sử dụng để tạo các báo cáo đơn giản (ở định dạng PDF) và lưu dữ liệu đo ở định dạng CSV để chỉnh sửa trong Excel. Thêm vào đó, phần mềm GENNECT Cross còn hỗ trợ phân tích sóng hài đo được bởi CM3286-01 (khả năng này sẽ được đưa ra trong bản cập nhật phần mềm vào mùa thu năm 2017).
Bluetooth® là một nhãn hiệu đã được đăng ký bởi Bluetooth SIG, Inc., và được cấp phép sử dụng cho Tập đoàn Hioki E.E. Corporation.
Thông số kỹ thuật của ampe kìm đo công suất Hioki CM3286-20
| Dòng | Một pha, ba pha (cân bằng) | ||||
|---|---|---|---|---|---|
| Đo các chỉ số | Điện Áp, cường độ, công suất, tổng điện năng tiêu thụ, điện áp/ mức sóng hài | ||||
| Điện áp dòng AC | 80.0 V tới 600.0 V, 1 thang đo, sai số cơ bản : ±0.7% rdg. ±3dgt. (Tần số dòng: 45 tới 1 kHz, True RMS) | ||||
| Dòng điện AC | 0.060 A tới 600.0 A, 3 thang đo, sai sô cơ bản : ±1.3% rdg. ±3dgt. (Đặc điểm tần số: 45 tới 1 kHz, True RMS) | ||||
| Công suất | [Một pha] 0.005 kW tới 360.0 kW, sai số cơ bản: ±2.0% rdg. ±7dgt. (50/ 60 Hz, hệ số công suất=1) [Ba pha cân bằng] 0.020 kW tới 623.5 kW sai số cơ bản: ±3.0% rdg. ±10dgt. (50/ 60 Hz, hệ số công suất=1) [Ba pha bốn dây cân bằng] 0.040 kW tới 1080 kW sai số cơ bản: ±2.0% rdg. ±3dgt. (50/ 60 Hz, ệ số công suất=1) | ||||
| Cường độ sóng hài | Đo sóng hài ở thang thứ 30, tổng biểu thị độ méo hài | ||||
| Chức năng khác | [Góc pha *1] lead -180.0° tới lag 179.9°, [hệ số công suất] -1.000 to 1.000 [Tần suất] 45.0 Hz tới 999.9 Hz, PEAK, Phát hiện pha, Hiển thị giá trị Max/ Min value, tự động giữ giá trị đo, so sánh các giá trị đo, công suất ở ước lượng ở dòng 3 pha không cân bằng, TrueRMS | ||||
| Điện Áp Tiếp Đất Lớn Nhất | 600 V AC (Quy chuẩn IV) 1000 V AC (Quy chuẩn III) | ||||
| Hệ số đỉnh | 6 A/ 60 A thang 3 hoặc nhỏ hơn, 600 A/ 600 V thang 1.6 hoặc nhỏ hơn | ||||
| Độ ẩm và nhiệt độ | -25°C tới 65°C
Độ ẩm nhỏ hơn 80% | ||||
Ứng dụng của Hioki CM3286-20
- Lắp đặt, sửa chữa hệ thống điện
- Bảo trì, quản trị hệ thống điện và hỗ trợ công tác tiết kiệm năng lượng
- Phát hiện trộm cắp điện.

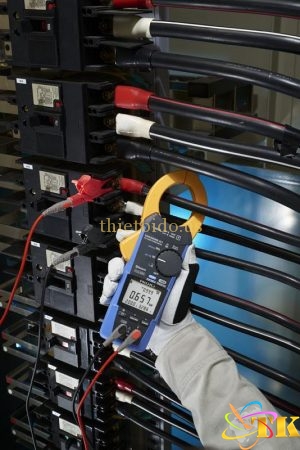

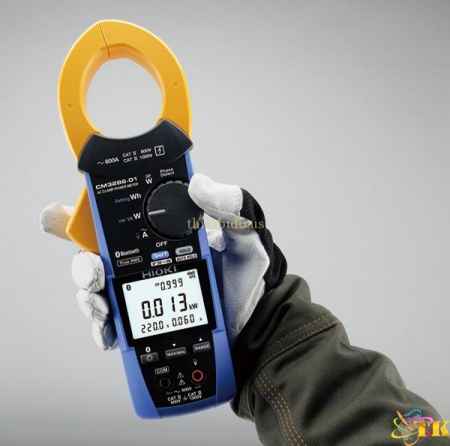

Một vài hình ảnh của sản phẩm:
