Cách đo điện 3 pha bằng đồng hồ vạn năng chính xác, an toàn

Nhu cầu sản xuất công nghiệp đòi hỏi một lượng điện năng cực lớn và nó được gọi là điệp áp 3 pha. Nhắc đến điện 3 pha là nói đến những dòng có công suất lớn và hao tổn điện năng. Do vậy, việc đo điện 3 pha ngày càng được chú trọng và thực hiện thường xuyên hơn. Và người ta sử dụng công cụ đo chính là đồng hồ vạn năng. Cùng tìm hiểu cách đo điện 3 pha bằng đồng hồ vạn năng ở bài viết hôm nay nhé!

Điện 3 pha gồm 2 dây nóng và một dây lạnh
Điện 3 pha gồm 2 dây nóng và một dây lạnh

Điện áp 3 pha là gì? Vì sao phải đo điện áp 3 pha?

Mạch điện 3 pha là một hệ thống điện bao gồm 3 dòng điện xoay chiều có cùng biên độ, cùng tần số nhưng lại lệch nhau về pha 1 góc phi Ø. Nói cách khác, điện 3 pha là dòng điện có cấu tạo gồm 3 dây nóng và một dây lạnh. Loại điện này được sử dụng phổ biến trong hoạt động công nghiệp sản xuất, không phải dòng điện sinh hoạt. Nó được dùng cho các thiết bị điện có công suất lớn để giúp giải quyết vấn đề hao tổn điện năng một cách tốt nhất. Ở Việt Nam, điện 3 pha có các giá trị điện là 380V.

Việc đo kiểm tra điện áp 3 pha hàng ngày giúp các kỹ thuật viên, thợ điện xác định được dòng điện 3 pha có đảm bảo an toàn cho các thiết bị điện không.

Làm sao để đo được điện 3 pha chính xác, an toàn và nhanh chóng nhất
Làm sao để đo được điện 3 pha chính xác, an toàn và nhanh chóng nhất

Hướng dẫn cách đo điện 3 pha bằng đồng hồ vạn năng

Để thực hiện công việc đo lường điện áp 3 pha, người dùng cần chọn lựa các dòng đồng hồ vạn năng có phạm vi đo điện áp phù hợp với thiết bị cần đo. Sau đó tiến hành thực hiện ở đầu vào của công tắc kết nối hoặc đầu cuối của dây cung cấp nguồn. Các bước thực hiện như sau:

Bước 1: Điều chỉnh vạn năng kế về thang đo AC (700 Volt AC) hoặc ký hiệu V lượn sóng (tùy loại đồng hồ).

Bước 2: Đầu dò màu đen cắm vào cổng chân COM của đồng hồ vạn năng. Đầu dò màu đỏ cắm vào chân V (thông thường nó hay nằm ở vị trí bên phải).

Bước 3: Đặt đầu dò màu đen trên dây nối đất điện 3 pha hoặc thiết bị tải điện 3 pha. Đặt đầu dò màu đỏ lên dây nóng thư nhất của điện 3 pha. Sau đó, nhìn vào màn hình đồng hồ để đọc và ghi lại giá trị điện áp trên pha 1.

Lưu ý ở bước này trong cách đo điện 3 pha bằng đồng hồ vạn năng

Khi thực hiện phép đi, không được để tay tiếp xúc với mạch điện hoặc đầu kim loại của đầu dò. Chỉ nên chạm tay vào phần nhựa hoặc phần cách điện của đầu dò đó để đảm bảo an toàn.

Hướng dẫn cách đo điện 3 pha bằng đồng hồ vạn năng
Hướng dẫn cách đo điện 3 pha bằng đồng hồ vạn năng

Bước 4: Giữ nguyên đầu dò màu đen trên dây nối đất, di chuyển đầu dò màu đỏ chuyển đặt lên dây nóng thứ 2. Sau đó ghi lại kết quả điện áp trên hai pha.

Bước 5: Đầu dò màu đen tiếp tục đặt trên dây nối đất. Chuyển đầu đỏ màu đỏ sang dây nóng thứ 3 rồi ghi lại điện áp trên pha thứ ba.

Cách đo và tính giá trị trung bình điện áp 3 pha

Sau khi tìm hiểu cách đo điện 3 pha bằng đồng hồ vạn năng, tiếp theo sẽ là cách tính giá trị trung bình của điện áp 3 pha bằng vạn năng kế như sau:

Bước 1: Đặt đầu dò màu đen và màu đỏ lần lượt vào 2 pha 1 và 2 của mạch 3 pha. Sau đó đọc, ghi lại chỉ số điện áp giữa hai pha này.

Bước 2: Đầu dò màu đen vẫn giữ nguyên vị trí tại pha 1, còn đầu dò màu đỏ di chuyển đến pha 3 và ghi lại giá trị điện áp giữa 2 pha này.

Bước 3: Di chuyển đầu dò màu đen đến pha 2 và đầu dò màu đỏ đặt tai pha 3. Sau đó ghi lại điện áp giữa pha 2 và pha 3.

Bước 4: Tính giá trị trung bình của điện áp mạch 3 pha bằng tính trung bình cộng điện áp của cả 3 pha này.

Giới thiệu đồng hồ vạn năng đo điện 3 pha chính xác

Tất nhiên, để đảm bảo kết quả đo điện áp 3 pha chính xác nhất, bạn sẽ cần có được thiết bị đồng hồ đo điện chất lượng với độ chính xác cao. Sau khi nắm được cách đo điện 3 pha bằng đồng hồ vạn năng, xin mời bạn tham khảo các model vạn năng kế sau để phục vụ tốt cho công việc của mình.

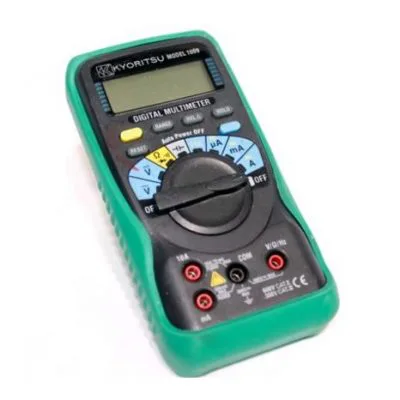

Đồng hồ vạn năng Kyoritsu 1009

Đây là dòng vạn năng kế có khả năng đo dòng điện 10A-AC/DC. Đồng hồ có khả năng hoạt động linh hoạt với khả năng đo điện áp AC/DC 600V, đo điện trở 40MΩ, đo tần số và đo thông mạch, kiểm tra diode, đo tụ điện.

Đo và tính điện áp 3 pha bằng đồng hồ vạn năng KYORITSU 1009
Đo và tính điện áp 3 pha bằng đồng hồ vạn năng KYORITSU 1009

Thiết bị mang đến khả năng đo chính xác, hiệu quả chất lượng. Do vậy, Kyoritsu 1009  có thể dễ dàng đo được dòng điện ba pha để dùng trong hệ thống điện công nghiệp tại các xưởng sản xuất công nghiệp, nhà máy sản xuất.

Đặc biệt, model này còn có khả năng hai chế độ đo tự động và tự điều chỉnh. Đồng hồ kích thước nhỏ, trọng lượng nhẹ để sử dụng linh hoạt khi cần đo tại nhiều vị trí mạch điện khác nhau.

Cách đo điện 3 pha bằng đồng hồ vạn năng Kyoritsu 1021R

Sản phẩm này nổi bật với thiết kế nhỏ gọn, có độ bền cao, tiêu chuẩn an toàn quốc tế IEC 61010-1 CAT IV 300V / CAT III 600V. Vậy nên người dùng có thể yên tâm sử dụng Kyoritsu 1021R đo mạch điện 3 pha cũng như các ứng dụng điện khác.

Thiết bị được tích hợp công nghệ đo True RMS, cho phép đo điện áp, dòng điện, điện trở, trở kháng, điện dung, tần số,… có độ chính xác cao ngay cả trong môi trường nhiễu.

Đồng hồ vạn năng Kyoritsu 1021R
Đồng hồ vạn năng Kyoritsu 1021R

Đồng hồ vạn năng điện tử Hioki DT4281

Đây là thiết bị đo lường cao cấp được đánh giá cao về khả năng đo, độ bền và tích hợp nhiều tính năng nâng cao. Do vậy, sản phẩm được ứng dụng nhiều trong đo lường điện áp 3 pha. Thang đo điện áp AC 3 pha của Hioki DT4281 là: 60 mV ~ 1000 V, 6 dải đo cho dải tần số: 20 Hz – 100 kHz.

Ngoài ra, sản phẩm còn tích hợp chức năng lọc bỏ sóng hài giúp giảm nhiễu không mong muốn. Nhờ vậy sẽ giúp đảm bảo quá trình tính toán kết quả đo chính xác, cho ra kết quả tốt nhất.

Vạn năng kế điện tử Hioki DT4281
Đồng hồ vạn năng Hioki DT4281

Cách đo điện 3 pha bằng đồng hồ vạn năng Hioki DT4255

Đây là thiết bị được ứng dụng nhiều trong đo điện áp 3 pha, có thể đo điện áp từ 600mV đến 1000V. Ngoài ra, thiết bị còn đảm nhận các chức năng khác như kiểm tra AC hiện tại, kiểm tra kháng, điện dung, tần số và diode.

Đồng hồ đo điện vạn năng Sanwa YX-360TRF

Đây được biết đến là thiết bị đo điện 3 pha chất lượng được sử dụng phổ biến tại các nhà xưởng sản xuất, nhà máy công nghiệp. Đặc biệt, đồng hồ vạn năng có độ bền cao, thang đo điện áp 3 pha đạt tới 1000V ACV – 750 DCV.

Cách đo điện 3 pha bằng đồng hồ vạn năng Sanwa YX-360TRF
Cách đo điện 3 pha bằng đồng hồ vạn năng Sanwa YX-360TRF

Sanwa YX-360TRF có thể đo cường độ dòng điện đạt 0.25A, đo điện trở lên tới X100k ±(5% FSD), điện dung 10µF… Khả năng bảo vệ cầu chì của thiết bị giúp đảm bảo an toàn cho các thiết bị điện, dây chuyền sản xuất.

Hiện nay, có rất nhiều địa chỉ bán đồng hồ vạn năng uy tín và chính hãng. Bạn có thể để lại thông tin và tham khảo các mẫu sản phẩm tại thietbido.us, tktech.vn… Bộ phân tư vấn sẽ giúp bạn chọn ra một sản phẩm phù hợp nhất dựa theo nhu cầu của bạn. Hy vọng bài viết hôm nay giúp bạn nắm rõ các đo điện 3 pha bằng đồng hồ vạn năng và thực hiện chính xác.
